微源半导体

概述

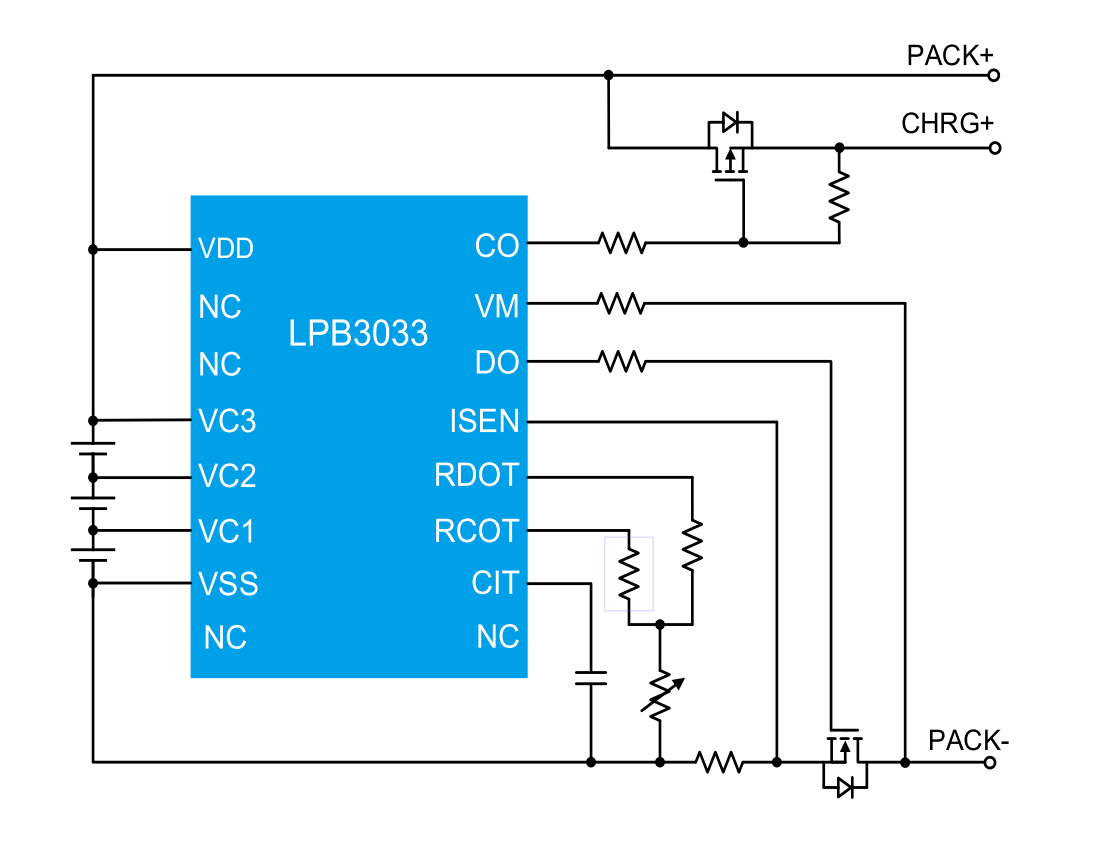

LPB3033系列是一款专用于3串锂离子电池或锂聚合物电池组的保护芯片，内部集成了高精度电压检测电路，电流检测电路，温度检测电路，一个P沟道MOSFET和一个N沟道MOSFET的驱动，负载检测和充电器检测电路等。
通过检测每串电池的电压、充放电电流、温度等信息，驱动外部充放电MOSFET，实现电池过充电、过放电、放电过电流、短路，电池充放电高温等保护功能。

应用

◆ 电动工具电池组
◆ 电动自行车
◆ 后备电源
◆ 小家电
◆ 锂离子及锂聚合物电池组

数据参数

电池节数

3

过充检测电压(V)

4.25

过充恢复电压(V)

4.15

过放检测电压(V)

2.7

过放恢复电压(V)

3

过流检测门限

0.1V

0V 充电

Y

过充电压检测精度(mV)

25

集成MOS内阻(mΩ)

Ext

静态电流(uA)

15

特点

High accuracy,OTP（Adj.）

封装

SOP16

特征

◆ 高精度电池电压保护功能：
◆ 过充电保护电压 3.6V, 3.65V, 3.75V, 3.85V，4.175 V~ 4.35V，精度 ±25 mV，步进 25 mV
◆ 过充电迟滞电压 0.1V, 0.15V, 0.2V，精度 ±50mV
◆ 过放电保护电压 2.2V~2.8V，精度 ±50 mV，步进 100mV
◆ 过放电恢复电压 2.7V, 3.0V, 精度 ±100mV
◆ 高精度放电过流保护功能：
◆ 放电过流保护电压1 50mV~100mV，精度 ±5mV，步进 50mV
◆ 放电过流保护电压2 100mV~300mV, 精度 ±5mV, 步进 100 mV
◆ 短路保护电压 200mV~600mV, 精度 ±10 mV，步进 100 mV
◆ 外部电阻配置充放电高温保护阈值
◆ 支持低压充电
◆ 充电器检测及负载检测功能
◆ 可配置放电过流保护延时
◆ 电池断线保护功能
◆ 低功耗：
◆ 工作时 15.0 µA (典型值) (Ta =+25°C)
◆ 休眠时 5.0 µA (典型值) (Ta = +25°C)
◆ ESD等级:
◆ Human Body Model: 4kV
◆ Charged Device Model: 1kV
◆ 封装: SOP16，SSOP16
◆ 符合RoHS标准，无铅
