概述

LP6401AF是一颗同步整流降压开关模式转换器，内置功率MOS管。输出电压5.1V，在8V-32V宽输入电压范围内，输出电压5.1V，可实现持续输出电流2.4A/3.4A；
LP6401AF具有同步模式操作，可在输出电流负载范围内实现高效率。电流模式控制下提供快速瞬态响应和逐周期电流限制；

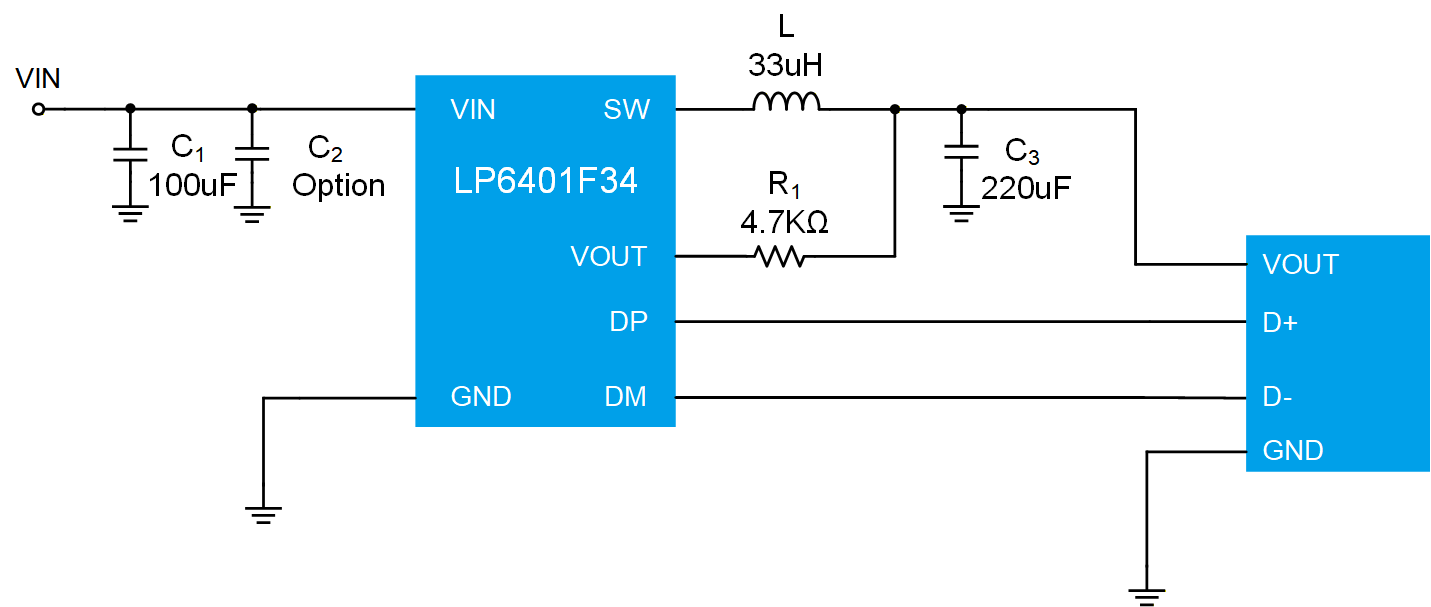

LP6401AF最大限度减少外围器件，外部仅需一个功率电感，内置软启动、过流保护、过压保护、过温保护、短路保护功能；采用SOP8封装

应用

◆ 车载充电器/适配器
◆ 线性调节前置稳压器
◆ 分布式供电系统
◆ USB 专用充电端口 (DCP)

数据参数

输入电压(V)

8-36

输出电流(A)

3.4

输出电压(V)

Fixed 5.1

FB电压（V）

电压精度

±3%

工作频率(Hz)

120K

输出通道数量

工作模式

Syn.

EN控制

轻负载模式

PFM/PWM

产品特征/功能

Internal BC1.2 protocol,OCP,SCP,OTP

封装

SOP8

特征

◆ 宽电压输入范围：8~32V
◆ 输出电压5.1V
◆ 内置BC1.2 USB识别
◆ 效率高达92%
◆ 120KHz工作频率
◆ 超低EMI设计
◆ 热保护关断
◆ SOP8封装
